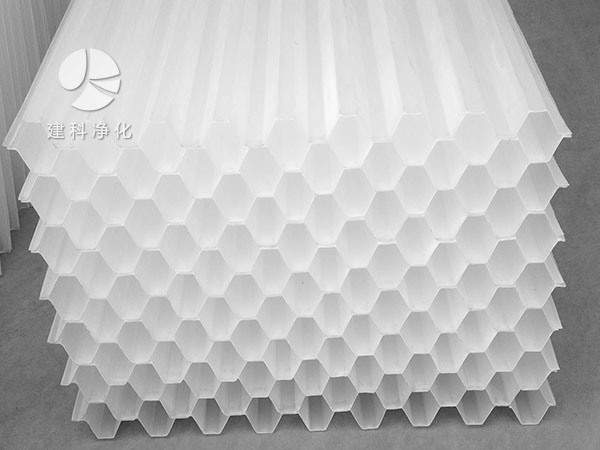

蜂窩斜管,斜管填料,六角形蜂窩斜管,聚丙烯斜管填料、乙丙共聚斜管填料
蜂窩斜管填料有斜管和直管玻璃鋼叁種，材質有PP、PVC、玻璃鋼。斜管填料主要用于給排水工程中進水口除砂，工業和生活用水沉淀，污水沉淀，隔油及尾礦濃縮處理，也可用于舊池改造，主要特點：濕周大，水力半徑小，層流狀態好，顆粒沉淀不受絮流干擾。
六角蜂窩斜管填料直管用于塔式生物濾池，高負荷生物濾池和淹沒式生物濾池（又稱接觸氧化池），以及生物轉盤的微生物載體。主要對工業有機廢水，城市污水進行生化處理，處理效率高于活性污泥池，占發面積小；曝氣強度低于活性污泥池，且不需要污泥回流；污泥量小，適應性強，大大減少了污泥脫水后的處理工作量。
主要特點：
? 濕周大，水力半徑小。
? 層流狀態好、顆粒沉降不受紊流干擾。
? 當斜管管長為1米時，有效負荷按3-5噸/米2?時設計。VO控制在2.5-3.0毫米/秒范圍內，出水水質佳。
? 在取水口處采用玻璃鋼蜂窩斜管，管長在2-3.0米時，可在50-100公斤/米3泥砂含量的高濁度中安全運行處理。
? 采用斜管沉淀池其處理能力是平流式沉淀池的3-5倍，加速澄清池和脈沖澄清池的2-3倍。
| 項目 | 蜂窩斜管填料 | ||||||||
| 材質 | PP乙丙共聚 | PVC聚氯乙烯 | FRP玻璃鋼 | ||||||
| 常用規格 mm | ￠35 | ￠50 | ￠80 | ￠35 | ￠50 | ￠80 | ￠35 | ￠50 | ￠80 |
| 常規片數 /㎡ | 40 | 30 | 20 | 40 | 30 | 20 | 40 | 30 | 20 |
| 常用片厚 mm | 0.35 | 0.45 | 0.65 | 0.35 | 0.45 | 0.65 | 0.3 | 0.5 | 0.7 |
| 單片尺寸 mm | 1000×1000×δ | 1000×1000×δ | 1000×1000×δ | ||||||
| 成形尺寸 mm | 1000×1000×866 | 1000×1000×866 | 1000×1000×866 | ||||||
| 產品應用 | 給水、中水、污水 | 污水 | 給水、中水、污水 | ||||||
| 外觀顏色 | 乳白色 | 天藍色 | 隨意定制 | ||||||
| 成型方法 | 電烙鐵燙接 | 膠粘 | 膠粘 | ||||||
| 產品安裝 | 現場燙接 | 現場粘接 | 現場粘接 | ||||||
| 安裝角度 | 60° | 60° | 60° | ||||||
| 造價 | 低 | 中 抗紫外線 | 高 | ||||||
| 使用壽命 | 長 | 短 | 較長 | ||||||
| 使用溫度 | 5～50℃ | 5～50℃ | 5～70℃ | ||||||
| 比重 g/cm3 | 0.92 | 1.35～1.46 | 1.8 | ||||||
| 產品特點 | 柔韌 易漂浮 耐酸堿 | 易老化發脆、微毒 | 耐酸耐堿 | ||||||
| 常規包裝 | 包裝帶捆扎裸裝 | 包裝帶捆扎裸裝 | 包裝帶捆扎裸裝 | ||||||
| 運輸形式 | 散片運輸 | 散片運輸 | 散片運輸 | ||||||
蜂窩斜管填料安裝使用及其注意事項
蜂窩斜管填料是根據“淺層沉淀”理論為基礎設計開發的一種沉淀池填料，該填料濕周大，水力半徑小，運行時層流狀態好，顆粒沉降不受紊流干擾，能加速顆粒與水分離并縮短顆粒的沉淀距離。
斜管除用于給水凈化和化工廠污水、生活污水廠、煤礦水處理、洗煤廠水處理、電廠濃縮池、尾礦水處理、制藥廠、造紙廠廢水處理的除砂和快速沉淀、隔油分離以及尾礦濃縮等外，尤其對水廠和廢水處理工程的改造效益更佳。
二、特點：
本產品采用乙丙共聚級塑料為材料，經紅外線恒溫熱壓而成，尺寸準確、比表面積大、安全無毒、耐腐蝕、耐老化、壁面光滑，容易沖洗。
三、作用：
斜管主要用于各種沉淀和除砂作用。是近十年來在給排水工程中采用廣泛而且成為一項水處理裝置。它適用范圍廣，處理效果高，占地面積小等優點。適用于進水口除砂，一般工業和生活給水沉淀、污水沉淀、隔油以及尾張濃縮等處理，即適用于新建工程，又適用于現有舊池的改造，均能取得良好的經濟效益。
直管主要用于生物濾池的高負荷生物濾池、塔式生物濾池、淹沒式生物濾池（又稱接觸氧化池）以及生物轉盤的微生物載體，對工業有機廢水和城市污水進行生化處理。
【安裝程序】
1、沉淀池底部排泥管安裝
斜管沉淀池安裝順序一般從底部開始，先完成底部的排泥管道系統的安裝，確保排泥管道開孔符合設計要求、固定牢靠，檢查無誤后，才允許進入下一道安裝工序。
2、完成填料支架安裝
根據斜管沉淀池填料支架安裝施工圖，先將填料支架安裝到位，檢查所有焊接結點牢靠、支架強度足以承受填料重量，并在支架表面完成防腐處理；
3、完成斜管填料燙接
按斜管填料的燙接方法將每一個斜管填料包裝作為一個單獨的燙接單元，一個單元完成燙接后為1m2，燙接完成后在場地上整齊堆放（保留少量的散片備用）。
4、斜管填料池內組裝
將燙接后的填料單元在填料支架上部自左向右進行組裝。始終保持60°角不變，每一單元順序組裝時要適當壓緊，組裝到右側時若尺寸不是正合適，需要根據尺寸用散片斜管填料燙接后進行組裝直至全部到位。
5、斜管填料上部固定
由于斜管填料比重為0.92略小于水，斜管填料在池內組裝到位后需要在填料上方自左向右方向拉上10mm的圓鋼進行加固（每個單元填料上部要求有兩根圓鋼通過），圓鋼兩端在沉淀池池壁上可靠固定，安裝圓鋼后可以很好地防止斜管填料在初期使用時有可能發生的松動上浮現象，圓鋼采用環氧煤瀝青防腐。
6、斜管沉淀池運行調試
?。?）、檢查進水是否均勻，不得對沉淀池造成沖擊，影響沉淀效果；
?。?）、調整出水堰槽高低及水平度至合適，保持出水均勻；
?。?）、經過以上施工工序，至此斜管沉淀池填料安裝已經全部完成。正常投入使用后需要根據進水中懸浮物濃度情況確定排泥周期，注意及時排泥，確保斜管沉淀池始終保持良好的運行狀態及令人滿意的出水水質。
【注意事項】
1、由于斜管填料比重為0.92略小于水，應用10mm的螺紋鋼或圓鋼拉筋固定在填料上方,防止其松動上浮，鋼筋和角鋼均采用環氧煤瀝青防腐。
2、圖示A板必須安裝，否則極易造成斜管填料傾斜，甚至倒塌！
【燙接方法】
一、現場準備：
1、燙接電源、電纜準備；
2、準備好500W電烙鐵2支；
3、操作人員到位、監護人員到位；
4、斜管填料燙接完成后體積龐大將占很大空間，提前預留堆放場地；
二、燙接操作
1、打開斜管填料包裝，將第一片斜管填料平放于地面，取第二片斜管填料置于第一片填料之上，檢查斜管填料的切口，必須保證60°角、并呈六角蜂窩狀，檢查無誤后開始燙接粘接點；
2、在六角蜂窩兩端所有平面接點全部要燙接，兩側兩片平面合縫處要求燙接四點以上，在兩片斜管填料平面中間要求焊接四點以上，確保焊接牢固；
3、燙接時注意操作節奏，控制好溫度，燙接點數不得遺漏；
4、每一個斜管填料包裝作為一個單獨的燙接單元，燙接完成后在場地上整齊堆放；
5、中途休息一定要切斷電烙鐵電源，并且要安全放置；
三、安全事項
1、在接點燙接時要求注意人生安全，防止燙傷、觸電；
2、燙接操作要求至少有兩人在場時進行，相互協助，配合操作；
3、燙接操作要求在空曠的場地上進行，施工時必須有監護人；
4、燙接場地上不得有易燃物品，并且必須有消防設施在場。
